📺 Manual de Montagem — SUP8060
Suporte de Parede para TVs de 50" a 100"
📋 Sobre o Produto
O SUP8060 é um suporte de parede robusto, projetado para TVs de até 100 kg, com compatibilidade VESA até 800 × 600 mm, atendendo telas de até 100 polegadas. Design em tubo de aço, muito resistente e discreto.
📦 Conteúdo da Embalagem
| Quantidade | Item |
|---|---|
| 1 | Suporte principal (estrutura) |
| 1 par | Hastes de fixação na TV |
| Conjunto | Parafusos para TV: 4×M6×16 / 4×M8×16 / 4×M8×25 + arruelas e distanciadores |
| 8 | Buchas de PEAD universal 10mm |
| 8 | Parafusos 6x60 para bucha de PEAD |
| 8 | Parafusos 5x45 para painel de madeira |
⚙️ Configuração para Parafusos SAMSUNG
| Padrão do Manual | Tipo | Formatação |
|---|---|---|
| samsung m8x5-6 |  |
paraf. m8x16 + dist.15x9 |
| samsung m8x11-13 |  |
paraf. m8x16 + 1 arruela |
| samsung m8x16-18 |  |
paraf. m8x25 + dist.15x6 |
| samsung m8x20-22 |  |
paraf. m8x25 + 1 arruela |
📐 Como Determinar e Calcular a Altura Ideal de Fixação do Suporte
- Altura Desejada "A":
Meça a Altura "A": distância do piso ou balcão até a borda inferior da TV, na altura que você deseja assistir.

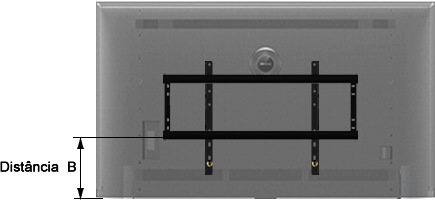

- Distância "B":
Com a TV deitada e as hastes montadas, encaixe o suporte e meça a Distância "B": da borda inferior da TV até a parte de baixo do suporte.

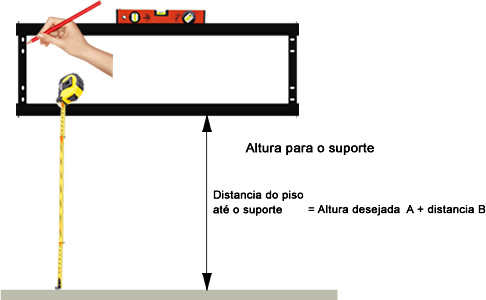

- Marcar e Instalar:
Fórmula: Altura de fixação = Altura "A" + Distância "B"
Exemplo prático:- Altura desejada (A) = 1,00 m
- Distância (B) = 0,30 m
- ✅ Marcar do piso ou balcão até o suporte: 1,30 m de altura
🛠️ Passo a Passo de Montagem
- Fixar as hastes na TV:
- Deite a TV com cuidado sobre uma superfície macia.
- Encaixe as hastes nos furos traseiros.
- Distância máxima entre furos: 800mm × 600mm.
- Aperte os parafusos firmemente sem excesso para não danificar a rosca da TV.

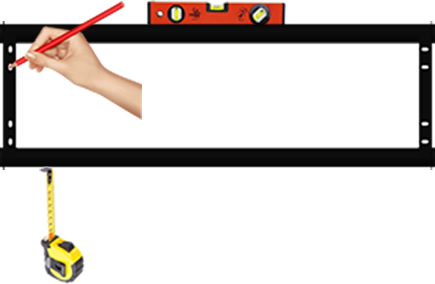

- Nivelar e marcar na parede:
- Posicione o suporte na altura desejada conforme calculado anteriormente.
- Use nível para deixar perfeitamente reto.
- Marque os furos com lápis.
- Furar e inserir as buchas na parede:
- Use broca de 10 mm para alvenaria e insira as buchas.
- ✅ Para painel de madeira: fixe direto com os parafusos (sem buchas), certificando-se de que o painel suporta o peso da TV e os parafusos são compatíveis.

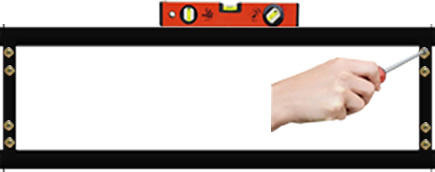

- Fixar o suporte:
- Confira o nível.
- Aparafuse firmemente na parede ou painel.
- Encaixar a TV:
- Encaixe a TV no suporte de cima para baixo.
- Confirme que travou com segurança.
- A TV pode ser inclinada para acessar os conectores sem retirar do suporte.
Pronto! ✅
